焊接操作機具有結構先進，功能齊，操作方便等特點，對提高焊接質量起了可靠的保證作用。

焊接操作機組成原理：
1、控制裝置：由電氣控制系統組成，可以控制焊接操作機的工作狀態。
2、操作裝置：包括導軌、傾角調節機構、垂直導向機構、焊槍夾和焊槍，傾角調節機構可使焊槍能繞中心進行正負旋轉。
3、動力源裝置：由氣缸組成，采用氣壓驅動進行動力傳送。
4、工藝保障裝置：由導絲機構、焊絲導管和導絲嘴組成，能實現焊絲的自動導向定位，可保證焊縫質量。

焊接操作機可與專用的焊件變位機械配合，實現缸體一次裝夾，兩根焊槍同時焊接左右兩側，使加工精度和生產效率大幅度提高焊接操作機一般由立柱、橫梁、回轉機構、臺車等部件組成。一般立柱、橫梁為其基本部件，其余部件可據用戶使用要求選配。立柱及橫梁采用折彎焊接結構件，具有很好的剛性。輕型、中型、重型焊接操作機均采用三角型導軌，超重型采用平面方形導軌，均經磨削、高頻淬火。保證了導軌的高精度及其耐磨性。

博塔的所有焊接操作機立柱、橫梁制造工藝均采用優質鋼材整體折彎或優質型材組焊成形，導軌為45材料，經過時效處理、刨削、磨削等加工手段，防止導軌變形，提高其精度，增長使用壽命。

焊接操作機規格型號：

焊接操作機根據橫臂前端的承載重量、有效伸縮、其規格型號可分為通用型焊接操作機、重型焊接操作機、載人型焊接操作機；
焊接操作機根據結構形式分為固定式焊接操作機、固定帶回轉式焊接操作機、移動帶回轉式焊接操作機這三種。

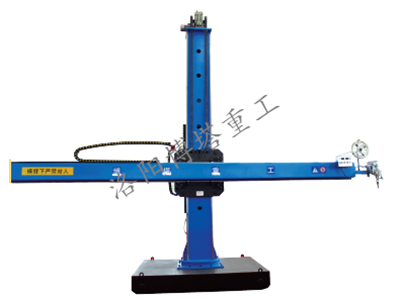

1、BCZQ通用型操作機系列：

性能特點：
1、導軌為“V”形；
2、具有調節方便，行走平穩、精度高等點；
3、采用進口變頻器、調速范圍大、精度高；
4、采用自動鎖緊裝置，當鏈條發生斷裂時，掛鉤在彈簧作用下掛入防墜落孔里，從而防止橫梁和滑板往下墜落，起到保護設備和操作人員安的作用。

技術參數/型號	BCZQ1.51.5-45
升降行程	1500-4000
伸縮行程	1500-5000
升降速度	1000
伸縮速度	100-1000
橫臂下沿離軌面最小距離	740(移動回轉式）
橫臂下沿離軌面最小距離	690（固定回轉式）
橫臂前允許最大載荷	120
立柱回轉	手動回轉到位后螺旋鎖緊
臺車行走	手動推動到位后螺旋鎖緊
臺車內軌距	1000-2000

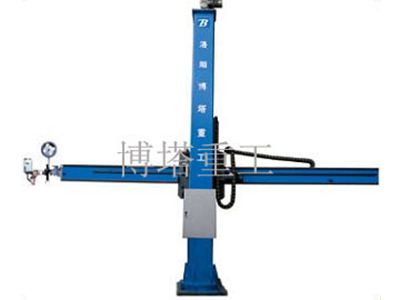

2、BCZZ重型操作機系列：

性能特點：
1.重型焊接操作機采用矩形導軌，這種設計有助于確保導軌的穩定性和剛性。矩形導軌能夠提供更大的支撐面積，有助于維持焊接操作機在運行過程中的平穩性，從而提高焊接的穩定性和準確性。
2.該操作機具有高承載能力，能夠承受大型工件的重量。這種特性使得設備能夠應對大型筒體工件和結構體的焊接任務，確保焊接操作的穩定性和安全性。
3.穩定性好、下?lián)隙鹊停涸O備在設計中注重穩定性，以確保焊接過程中的操作不受外部因素的干擾。此外，下?lián)隙鹊慕档陀兄谔岣吆附拥木群蜏蚀_性，確保焊接質量符合要求。
4.采用拔叉抱死立柱裝置，可以有效防止滑板和橫梁下墜，防止因滑板或橫梁失控而引發的意外事故，確保工作環境的安全性。
5.重型焊接操作機廣泛應用于大型筒體工件和結構體的自動焊接加工。其適用范圍包括船舶制造、橋梁建設、壓力容器制造等領域。通過自動化高輔機的使用，可以有效提高焊接效率，降低勞動強度，同時保障焊接質量。

技術參數/型號	BCZZ4*4	BCZZ5*5	BCZZ6*6	BCZZ77-88	BCZZ99-1212
升降行程	4000	5000	6000	7000-8000	9000-12000
伸縮行程	4000	5000	6000	7000-8000	9000-12000
升降速度	1000
伸縮速度	100-1000
橫臂下沿離軌面最小距離	1100（移動回轉式）			1118（移動回轉式）
	950（固定回轉式）			1170（固定回轉式）
橫臂前允許最大載荷	200			300
	±180°
立柱回轉	0.36rpm或手動
臺車行走	2000
臺車內軌距	2000	2200			2500

2、BCZR載人型操作機系列：

性能特點：
1、導軌為矩形；
2、配置有載人框和行走平臺，可隨橫梁起移動；人性化設計，可方便操作高空作業。
3、立柱和橫梁均采用整體箱形結構，機械強度高，穩定性好，結構緊湊。
4、橫臂伸縮采用交流電機變頻無調速，起動力矩大，速度平穩，可靠性強。采用齒輪齒條嚙合傳動，傳動精度高，無爬行，無抖動。

技術參數/型號	BCZR44-55	BCZR6*6	BCZR7*7	BCZR88-1212
升降行程	4000-5000	6000	7000	8000-12000
伸縮行程	4000-5000	6000	7000	8000-12000
升降速度	1000
伸縮速度	100-1000
橫臂下沿離軌面最小距離	1290（移動回轉式）		1210（固定回轉式）
橫臂前允許最大載荷	600		500

立柱回轉	±180°
	0.17rpm或手動
臺車行走	2000
臺車內軌距	2500
