焊接變位機型號

添加日期：2023-04-19 16:42:26

歸屬分類：焊接變位機系列

*可根據用戶要求量身定制

博塔焊接變位機型號有側傾式，頭尾回轉式，頭尾升降回轉式，頭尾可傾斜式以及雙回轉等多種形式的變位機，可與焊接操作機等配套組成自動焊接機，還可作為機器人周邊設備與機器人配套實現焊接自動化。

免費咨詢熱線： 400-0379-069

產品詳情

博塔焊接變位機系列有側傾式、頭尾回轉式、頭尾升降回轉式、頭尾可傾斜式以及雙回轉等多種形式的變位機，可與焊接操作機等配套組成自動焊接機，還可作為機器人周邊設備與機器人配套實現焊接自動化。同時可根據用戶不同類型的工件及工藝要求，設計定制各種殊變位機。

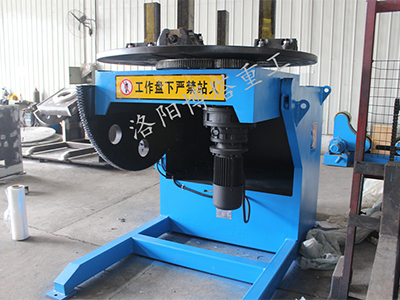

BHB通用型焊接變位機型號

焊接變位機一般由工作臺回轉機構和翻轉機構組成，通過工作臺的升降、翻轉和回轉使固定在工作臺上的工件達到所需的焊接、裝配角度。工作臺回轉為變頻無調速，可得到滿意的焊接速度。

型號	BHB-1	BHB-3	BHB-6	BHB-10	BHB-20	BHB-30	BHB-50	BHB-60	BHB-80	BHB-100	BHB-200
大承載重（T）	0.1	0.3	0.6	1	2	3	5	6	8	10	20
回轉速度	0.25-6	0.2-4	0.05-0.5	0.05-0.5	0.05-0.5	0.05-0.5	0.05-0.5	0.02-0.2	0.02-0.2	0.02-0.2	0.02-0.2
翻轉速度	手動	手動	0.3	0.3	0.25	0.25	0.2	0.2	0.2	0.2	0.2
工作臺直徑	Φ400	Φ500	Φ800	Φ1000	Φ1200	Φ1400	Φ1600	Φ2000	Φ2000	Φ2000	Φ2500
大偏心距	100	100	100	100	150	150	200	200	200	200	200
大重心距	200	150	300	300	300	300	300	400	400	500	630
工作臺翻轉角度(°)	0-90	0-90	0-90	0-90	0-90	0-90	0-90	0-90	0-90	0-90	0-90
回轉電機功率(kW)	0.12	0.2	0.37	0.37	0.75	1.5	2.2	2.2	3	3	4
翻轉電機功率(kW)	手動	手動	0.37	0.75	1.5	2.2	3	3	4	4	7.5
電源電壓（V）	220	220	380	380	380	380	380	380	380	380	380
調速方式調速方式	回轉脈寬無調速		回轉變頻無調速
調速方式調速方式	翻轉為恒速

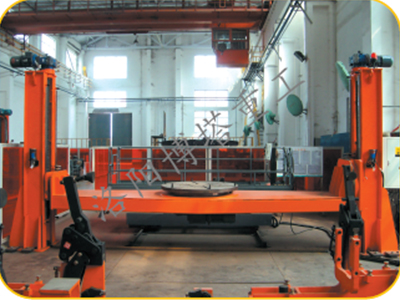

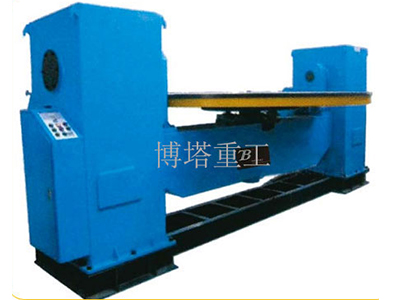

BHBS雙立柱型焊接變位機型號

規格型號	BHBS-50	BHBS-100	BHBS-200	BHBS-300	BHBS-500	BHBS-1000
額定承載	5000	10000	20000	30000	50000	100000
回轉速度	0.05-0.5	0.05-0.5	0.04-0.4	0.03-0.3	0.02-0.2	0.01-0.1
翻轉速度	0.2	0.1	0.1	0.1	0.1	0.1
工作臺尺寸	Φ2500	Φ2500	Φ3000	Φ3500	Φ4000	Φ4000
大偏心距	200	200	200	200	200	200
大重心距	600	600	1000	1500	2000	2500
回轉電機功率(kW)	3	4	5.5	7.5	11	18.5
翻轉電機功率(kW)	2×2.2	2×3	2×5.5	2×7.5	2×11	2×15
調速方式	交流變頻無調速
以上是標準配置參數，可根據客戶具體要求為其定制滿足焊接需求的設備。
